Aus der KI-Forschung für die Industrie

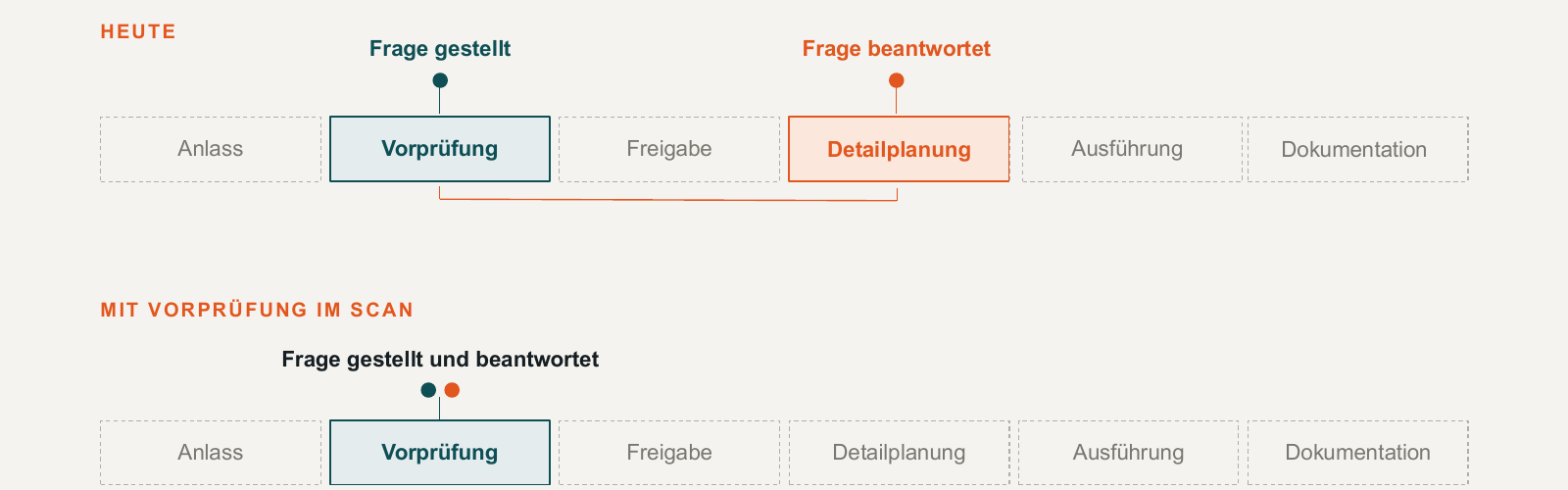

Ein Beispiel: Eine Pumpe soll getauscht werden. Ob sie passt, wird heute in der Vorprüfung gefragt. Beantwortet wird es meist erst in der Detailplanung, wenn ein Rohrbauer oder ein Planungsbüro vor Ort misst. Bis dahin ist der Umbau freigegeben, und Budget und Termin stehen.

Passt es dann nicht, wird umgeplant, wenn der Stillstand schon terminiert ist. Mit einem Modell aus dem Scan lässt sich die Frage in der Vorprüfung beantworten, vor der Freigabe.

Was wir in Gesprächen gehört haben

Seit dem Frühjahr haben wir mit Betreibern, Planungsbüros und Scan-Dienstleistern gesprochen. Drei Punkte kamen immer wieder.

• Der Einbringweg ist der häufigste Fall. Betreiber nennen ihn von sich aus. Gemeint ist die Frage, wie ein neuer Behälter oder ein Aggregat durch den Bestand an seinen Platz kommt.
• Betreiber planen räumlich meist nicht selbst. Das übernehmen Rohrbauer oder Planungsbüro. Ein Werkzeug für die Machbarkeit muss also zu beiden passen.
• Ob etwas passt, wird oft nach Augenmaß entschieden. Für einen Abzweig im offenen Rohrfeld braucht niemand ein Modell. Ein Scan lohnt sich bei den Fällen, in denen es knapp wird.

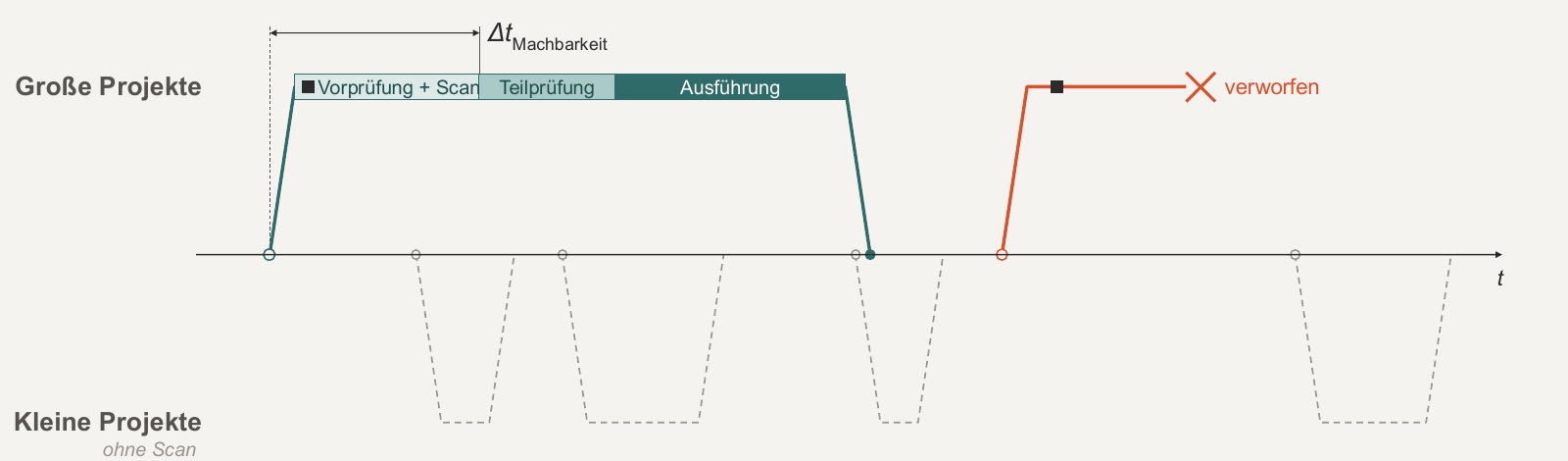

These 1: Scannen pro Projekt

Heute wird bei großen Projekten gescannt. Der Scan ist Teil der Vorprüfung, und bis die Machbarkeit feststeht, vergeht Zeit. Kleine Projekte laufen ohne Scan. Werden sie verworfen, dann oft erst spät.

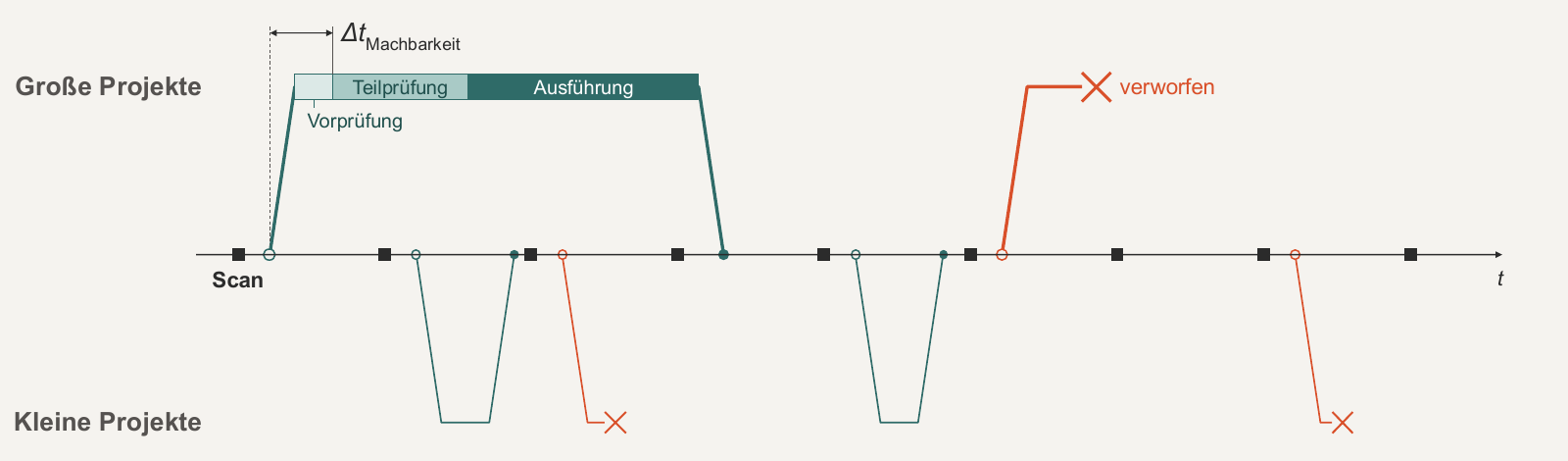

These 2: Regelmäßig scannen

Liegt ein aktueller Scan schon vor, beginnt die Prüfung ohne Wartezeit. Dann lohnt sie sich auch für kleine Umbauten. Projekte, die nicht passen, fallen schon in der Vorprüfung heraus.

Die offene Rechnung

Ob sich regelmäßiges Scannen lohnt, hängt an Zahlen, die jeder Standort anders hat. Was kostet ein Scan des Standorts im Jahr? Wie viele Umbauten profitieren davon? Und was kostet ein Fehler, der erst in der Ausführung auffällt?

In einem unserer Gespräche wurde ein Tag ungeplanter Stillstand auf rund eine Million Euro beziffert. Schon ein vermiedener Fehler kann damit einen Scan bezahlen. Belegt ist diese Rechnung für keinen Standort, deshalb fragen wir.

Ab wie vielen Umbauten im Jahr würde sich ein regelmäßiger Scan für Ihren Standort lohnen? Antworten und Widerspruch sind willkommen.

Wir suchen Design-Partner

Wir suchen Betreiber und Planungsbüros, die mit uns einen Umbau prüfen, der ohnehin ansteht. Groß oder klein, mit vorhandenem Scan oder ohne. Wir arbeiten mit Festpreis je Bereich.

In einer Chemieanlage soll ein Behälter getauscht werden. Die Anlage läuft seit 25 Jahren, die Zeichnungen sind genauso alt. Seitdem wurden Leitungen umgelegt, Pumpen versetzt und eine Bühne ergänzt, in den Unterlagen steht davon wenig. Also fährt vor der Planung jemand hin und misst neu.

So beginnen die meisten Umbauten im Bestand, die uns in Gesprächen beschrieben wurden. Der teure Schritt dabei ist heute die Auswertung des Scans. Das Erfassen selbst ist in den letzten Jahren schnell und günstig geworden.

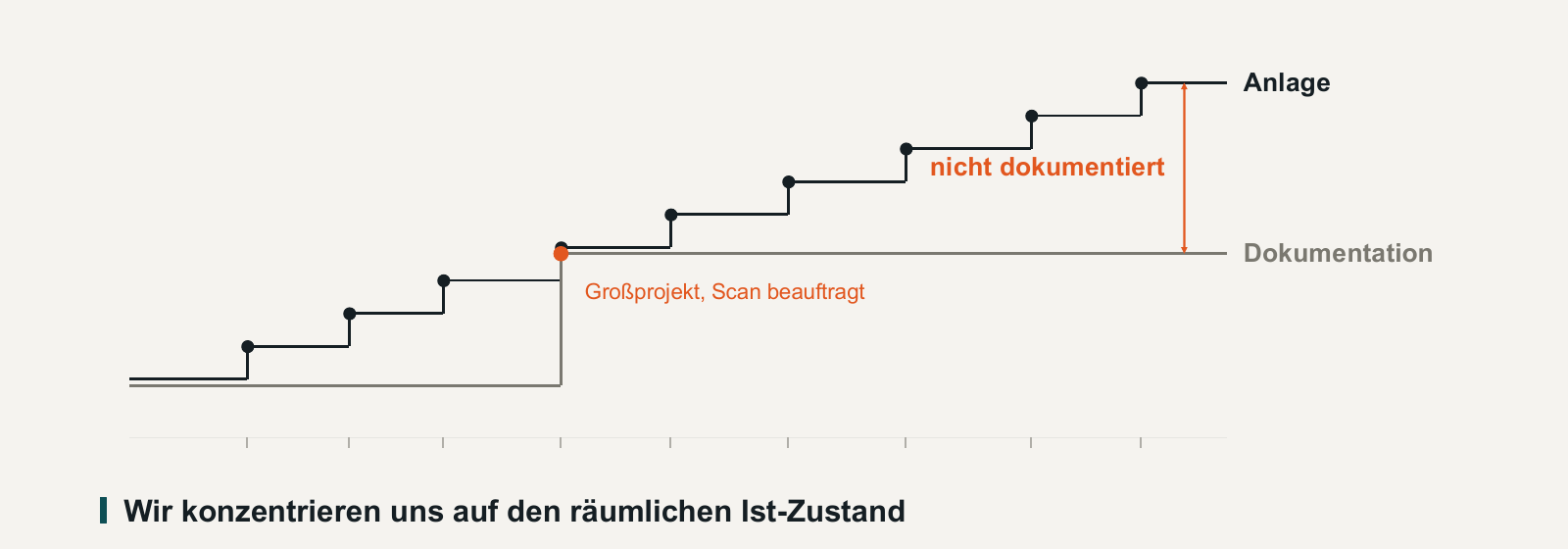

Die Anlage ändert sich in kleinen Schritten

Jede Anlage wird laufend angepasst. Ein Ventil wird ersetzt, eine Leitung bekommt einen Abzweig, ein Aggregat zieht zwei Meter weiter. Jede dieser Änderungen ist für sich klein, und keine rechtfertigt eine neue Dokumentation.

Nachgeführt wird erst bei einem Großprojekt, wenn ohnehin gescannt wird. Danach beginnt die Lücke von vorn.

Deshalb wird vor jedem Umbau neu gemessen

Wer einen Umbau plant, verlässt sich deshalb selten auf die Bestandspläne. Vor Ort wird von Hand aufgemaßt oder gescannt. Was dabei fehlt, fällt oft erst spät auf. In einem Fall aus unseren Gesprächen zeigte erst der Scan, dass neue Bauteile nicht unter eine bestehende Bühne passten. Der Boden musste tiefer gelegt werden.

Scannen ist schnell geworden

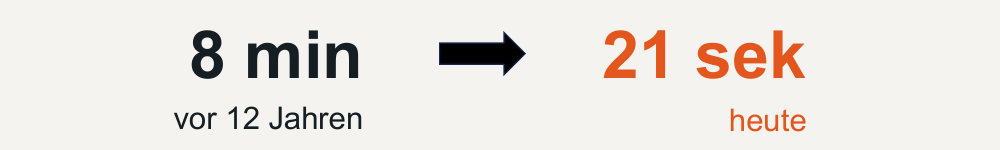

Vor zwölf Jahren dauerte ein Scanstandpunkt rund acht Minuten. Mit heutigen Geräten sind es 21 Sekunden. Ein Scan-Team nimmt einen Anlagenbereich damit an einem Tag auf.

Die Auswertung dauert so lange wie früher

Der Scanner liefert eine Punktwolke, also Millionen Punkte mit Koordinaten und Farbe. Welche Punkte zu einer Rohrleitung gehören, welche Nennweite sie hat und wo ein Flansch sitzt, muss ein Zeichner von Hand herausarbeiten.

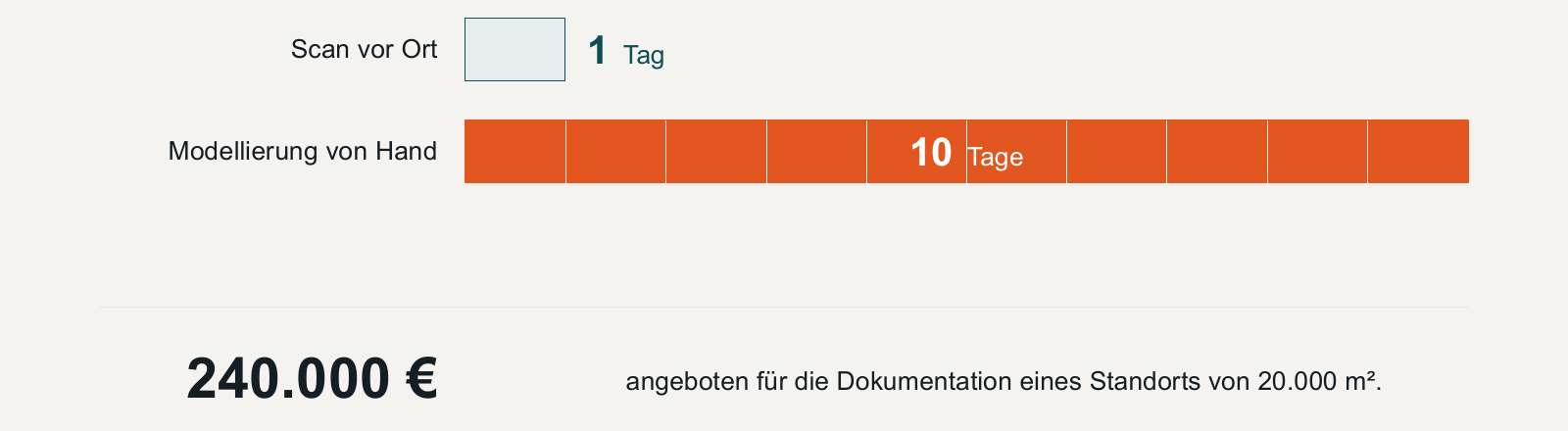

Scan-Dienstleister nennen uns dafür immer wieder dasselbe Verhältnis. Auf einen Tag Scan kommen rund zehn Tage Modellierung.

Darum lohnt sich das Nachführen selten

Ein Betreiber hat sich ein Angebot für die Dokumentation eines Standorts mit 20.000 m² eingeholt. Es lag bei 240.000 Euro, also rund 12 Euro je Quadratmeter. Er hat abgelehnt.

Auch öffentliche Preislisten zeigen, wo das Geld steckt. Schon bei Gebäuden kostet das 3D-Modell mehr als das Dreifache der reinen Punktwolke. Das Angebot für den Industriestandort lag mit 12 Euro je Quadratmeter fast viermal so hoch.

Für die einzelne Änderung geht die Rechnung damit selten auf. Wer eine Pumpe tauscht, bezahlt kein Modell des ganzen Gebäudes. So bleibt die Dokumentation veraltet, und vor dem nächsten Umbau wird wieder gemessen.

Was daraus folgt

Wer den Bestand aktuell halten will, muss die Auswertung günstiger machen. Am Scanner liegt es nicht mehr. Wie das gelingen kann, zeigen wir in einem weiteren Beitrag.

Am 22. September 2026 haben wir beim Treffen der VDI-Betriebsingenieure vorgetragen.

Unser Thema war eine Frage, die bei fast jedem Umbau im Bestand aufkommt. Passt das neue Bauteil an die vorgesehene Stelle, und wie kommt es dorthin? Heute wird das oft erst in der Detailplanung beantwortet. Wir haben gezeigt, wie sich die Frage früher klären lässt, direkt im 3D-Scan der Anlage.

Im technischen Teil hat Hendrik Wirthwein erklärt, wie unsere KI eine Punktwolke in Rohrleitungen, Behälter und Stahlbau zerlegt und wie daraus CAD-Körper entstehen. In der Demo haben wir am Beispiel eines Pumpentauschs geprüft, ob die neue Pumpe passt und auf welchem Weg sie eingebracht werden kann.

Wir danken Stefan Klein für die Einladung.
